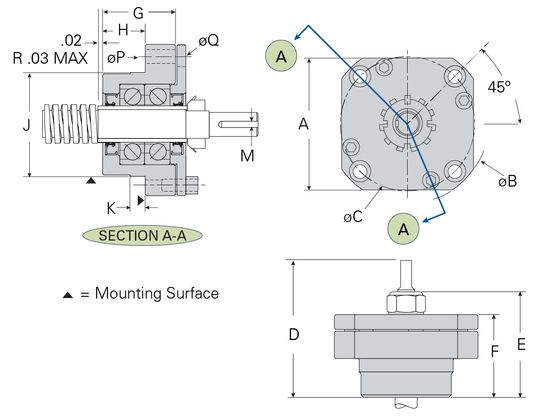

| A (in) | 2 |
|---|---|
| A (mm) | 50.800 |
| Acme Screw Diameter - (in) | 0.500 |
| B (in) | 2.600 |
| B (mm) | 66.040 |
| Ball Screw Diameter - (in) | 0.500 |
| C (in) | 2 |
| C (mm) | 50.800 |
| D (in) | 2.490 |
| D (mm) | 63.250 |
| E (in) | 1.790 |
| E (mm) | 45.470 |
| F (in) | 1.320 |
| F (mm) | 33.530 |
| 4 end type | 6 |
| G (in) | 1.090 |
| G (mm) | 27.690 |
| H (in) | 0.720 |
| H (mm) | 18.290 |
| J (in) | 1.4957/1.4951 |
| J (mm) | 37.99/37.98 |
| K (in) | 0.188 |
| K (mm) | 4.780 |
| L (in) | .312/.311 |
| L (mm) | 7.92/7.90 |
| Lead Time | 2 Weeks |
| 1,2,3 end type | 10 |
| P (in) | 0.266 |
| P (mm) | 6.760 |
| Q (in) | 0.440 |
| Q (mm) | 11.180 |
| Single/Double | Double |
| Style | Flange |
| Trapezoidal Screw Diameter (mm) | 16 |
