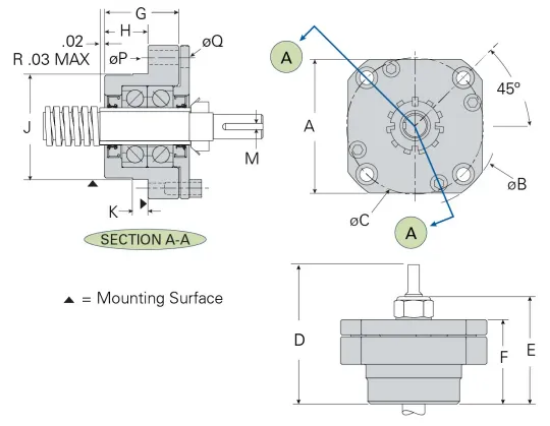

| A (in) | 4.380 |
|---|---|
| A (mm) | 111.250 |
| Acme Screw Diameter - (in) | 1.250 |
| B (in) | 5.310 |
| B (mm) | 134.870 |
| Ball Screw Diameter - (in) | 1.250 |
| C (in) | 4.250 |
| C (mm) | 107.950 |
| D (in) | 4.440 |
| D (mm) | 112.780 |
| E (in) | 2.850 |
| E (mm) | 72.390 |
| F (in) | 2.360 |
| F (mm) | 59.940 |
| 4 end type | 16 |
| G (in) | 1.940 |
| G (mm) | 49.280 |
| H (in) | 1.190 |
| H (mm) | 30.230 |
| J (in) | 3.1492/3.1482 |
| J (mm) | 79.99/79.96 |
| K (in) | 0.375 |
| K (mm) | 9.530 |
| L (in) | .750/.749 |
| L (mm) | 19.05/19.02 |
| Lead Time | 2 Weeks |
| 1,2,3 end type | 25 |
| P (in) | 0.531 |
| P (mm) | 13.490 |
| Q (in) | 0.810 |
| Q (mm) | 20.570 |
| Single/Double | Double |
| Style | Flange |
| Trapezoidal Screw Diameter (mm) | 40 |
