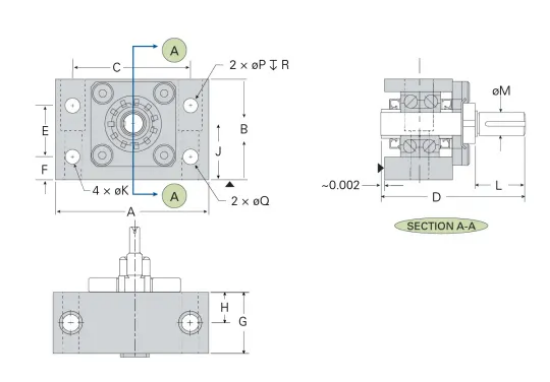

| A (in) | 3.500 |
|---|---|
| A (mm) | 88.900 |
| Acme Screw Diameter - (in) | 0.750 |
| B (in) | 2.220 |
| B (mm) | 56.390 |
| Ball Screw Diameter - (in) | 0.625 |
| C (in) | 2.750 |
| C (mm) | 69.850 |
| D (in) | 3.270 |
| D (mm) | 83.060 |
| E (in) | 1.250 |
| E (mm) | 31.750 |
| F (in) | 0.500 |
| F (mm) | 12.700 |
| 4 end type | 6 |
| G (in) | 1.375 |
| G (mm) | 34.930 |
| H (in) | 0.688 |
| H (mm) | 17.480 |
| J (in) | 1.1885/1.1865 |
| J (mm) | 30.19/30.14 |
| K (in) | 0.280 |
| K (mm) | 7.110 |
| L (in) | 1.300 |
| L (mm) | 33.020 |
| Lead Time | 2 Weeks |
| 1,2,3 end type | 12 |
| P (in) | 0.620 |
| P (mm) | 15.750 |
| Q (in) | 0.410 |
| Q (mm) | 10.410 |
| R (in) | 1 |
| R (mm) | 25.400 |
| Single/Double | Double |
| Style | Universal |
| Trapezoidal Screw Diameter (mm) | 20 |
