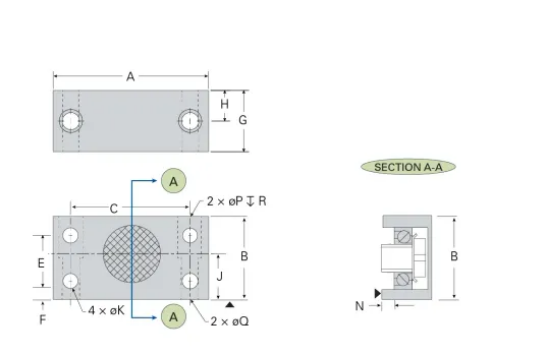

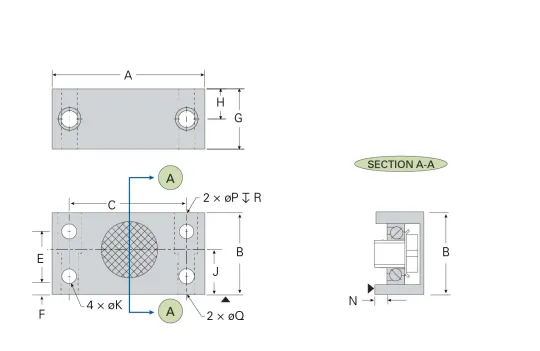

A (in) | 2.750 |
---|---|
A (mm) | 69.900 |
Acme Screw Diameter - (in) | 0.625 |
B (in) | 2.000 |
B (mm) | 50.800 |
Ball Screw Diameter - (in) | 0.500 |
C (in) | 2.000 |
C (mm) | 50.800 |
E (in) | 1.380 |
E (mm) | 35.052 |
F (in) | 0.310 |
F (mm) | 7.874 |
4 end type | 12 |
G (in) | 1.190 |
G (mm) | 30.226 |
H (in) | 0.560 |
H (mm) | 14.224 |
K (in) | 0.280 |
K (mm) | 7.112 |
Lead Time | 2 Weeks |
N (in) | 0.380 |
N (mm) | 9.700 |
1,2,3 end type | 20 |
P (in) | 0.340 |
P (mm) | 8.600 |
Q (in) | 0.500 |
Q (mm) | 12.700 |
R (in) | 0.560 |
R (mm) | 14.200 |
Single/Double | Single |
Style | Universal |
Trapezoidal Screw Diameter (mm) | 18 |
