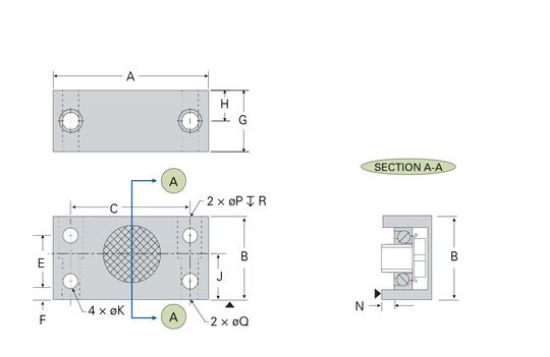

A (in) | 3.500 |
---|---|
A (mm) | 88.900 |
Acme Screw Diameter - (in) | 0.750 |
B (in) | 2.520 |
B (mm) | 64.010 |
Ball Screw Diameter - (in) | 0.750 |
C (in) | 2.750 |
C (mm) | 69.850 |
D (in) | 0.330 |
D (mm) | 8.380 |
E (in) | 1.250 |
E (mm) | 31.750 |
F (in) | 0.800 |
F (mm) | 20.320 |
4 end type | 6 |
G (in) | 1.375 |
G (mm) | 34.930 |
H (in) | 0.687 |
H (mm) | 17.450 |
J (in) | 0.280 |
J (mm) | 7.110 |
Lead Time | 2 Weeks |
N (in) | 0.330 |
N (mm) | 8.382 |
1,2,3 end type | 10 |
P (in) | 0.620 |
P (mm) | 15.750 |
Q (in) | 0.410 |
Q (mm) | 0 |
R (in) | 1 |
R (mm) | 25.400 |
Single/Double | Single |
Style | Universal |
Trapezoidal Screw Diameter (mm) | 26 |
